স্মার্ট টিভি এবং এনড্রয়েড টিভির ব্লক ডায়াগ্রাম

আজকের আলোচনার বিষয়ঃ স্মার্ট টিভি এবং এনড্রয়েড টিভির ব্লক ডায়াগ্রাম । যা জেনারেল ইলেকট্রনিক্স ১ এর টেলিভিশন বেসিকস অংশের অন্তর্গত।

স্মার্ট টিভি এবং এনড্রয়েড টিভির ব্লক ডায়াগ্রাম

বর্তমান সময়ে সবচেয়ে বেশি ব্যবহৃত টিভি হলো স্মার্ট ও এন্ড্রয়েট টিভি। নিম্নে এ টিভির ব্লক ভায়াগ্রাম দেখানো হলো:

স্মার্ট টিভি রিসিভারের প্রতিটি ব্লকের এর বর্ণনা (Description of Each Block of Smart TV Receiver)

নিম্নে স্মার্ট টিভি রিসিভারের ব্লক ডায়াগ্রাম বর্ণনা করা হলো:

স্মার্ট টিভি রিসিভারে ব্যবহৃত প্রধান রকগুলো হলো:

১) ভিডিও কোডেক (Video Codec )

২) ভিডিও প্রসেসর (Video Processor)

৩) ডিক্লেকশন প্রসেসিং ইউনিট (Deflection Processing Unit)

৪) অডিও কোডেক (Audio Codec )

৫) অডিও প্রসেসর (Audio Processor)

৬) কেন্দ্রীয় নিয়ন্ত্রণ ইউনিট (Central Control Unit)

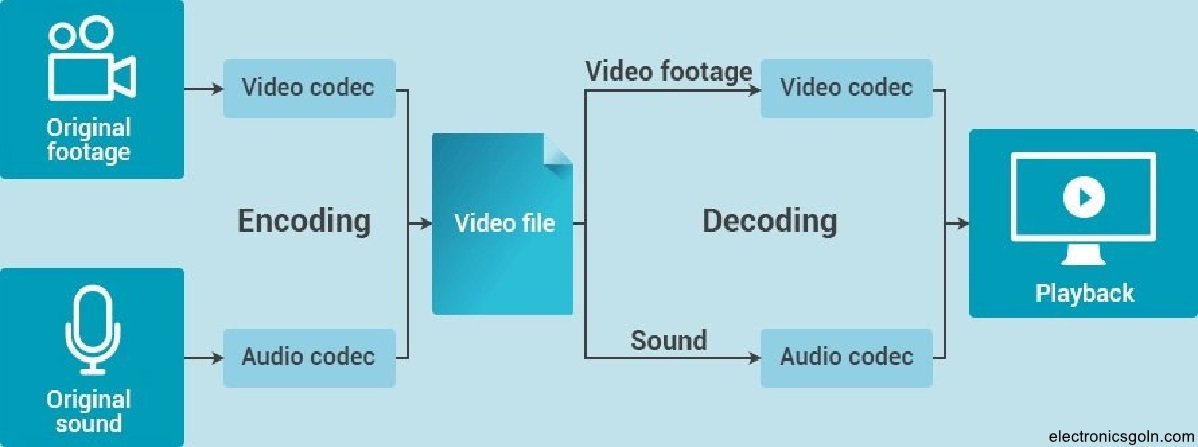

১) ভিডিও কোডেক (Video Codec ):

আইএফ (IF- Intermediate Frequency) পর্যায় থেকে সংকেত রূপান্তরিত হয়ে উচ্চ গতির ফ্ল্যাশ এ/ডি (A/D Analog to Digital Converter) রূপান্তকারী অ্যানালগ সিগন্যালকে ৮ বিট ডিজিটাল সিগন্যালে পরিনত করে এবং ভিডিও প্রসেসরে প্রেরণ করে।

২) ভিডিও প্রসেসর (Video Processor) :

ভিডিও কোডেকের (Video Codec) আউটপুট দুটি চ্যানেলে বিভক্ত: লুমিন্যান্স এবং ক্রোমিন্যান্স (Luminance and Chrominance)। উজ্জ্বলতা এবং লুমিন্যান্স সিগন্যালের বিপরীতে ব্যবহারকারীর সেটিং অনুযায়ী সামঞ্জস্য করা হয়। ক্রোমিন্যান্স সিগন্যালটি লাল, সবুজ এবং নীল রঙের (Red Green and Blue Colour) সাথে এনকোড (Encode) করা থাকে। এ সংকেতগুলো তখন ভিডিও কোডেককে প্রদান করা হয়। ভিডিও কোডেক ডি/এ (D/ A Digital to Analog Converter) অ্যানালগ (Analog) আকারে রুপান্তর করে। ডিলে লাইন টেকনিক এবং ডিমোডুলেশন (Delay Line Technic and Demodulation) দ্বারা আরজিবি (RGB-Red Green Blue) সিগন্যালগুলো পরিবর্ধিত হয়ে সংশ্লিষ্ট সিগন্যালগুলোতে প্রয়োগ করা হয়।

৩) ডিফ্লেকশন প্রসেসিং ইউনিট (Deflection Processing Unit):

এ ইউনিটটি স্ট্যান্ডার্ড টিভি সিগন্যালগুলোকে ভার্টিক্যাল এবং হরিজন্টাল সুইপ জেনারেটরের (Vertical and Horizontal Sweep Generator) সাহায্যে সিনক্রোনাইজ (Synchronize করে এবং ইহাকে বিবর্ধন করে ইয়কগুলোকে (Yoke) প্রসারিত করার জন্য প্রেরণ করা হয়।

৪) অডিও কোডেক (Audio Codec ):

এ নমুনা (Sample) টি ১ (এক) বিট ডাটা প্রবাহ উৎপাদন করতে ইনপুট সংকেতটিকে ১৬ (ষোল) বিট রেজুলেশন স্ট্রিমে (Resolution Stream) রূপান্তর করে অডিও প্রসেসরের ইনপুট হিসাবে প্রেরণ করা হয়।

৫) অডিও প্রসেসর (Audio Processor):

এ ইনপুট সিগন্যালটি দুটি চ্যানেলে বিভক্ত। এর পরে স্টেরিও ভারসাম্য, স্বর, উচ্চস্বর (Stereo Balance, Tone, Loudness) এবং অন্যান্য প্রয়োজনীয় ফাংশন নিয়ন্ত্রণ এ ব্লকে করা হয়।

৬) সেন্ট্রাল কন্ট্রোল ইউনিট (Central Control Unit or CCU):

এটি একটি মাইক্রো কম্পিউটার ভিত্তিক ডিভাইস যা রিসিভারের সমস্ত সার্কিটগুলো নিয়ন্ত্রণ এবং সমন্বয় করতে ব্যবহৃত হয়। এটি একটি টাইমার, নিয়ন্ত্রণ বাস (Timer, Control Bus) এবং ব্যবহারকারী কমান্ডগুলো (User Commands) ডিকোড (Decode) করার জন্য সার্কিট দ্বারা সমর্থিত (Supported).
